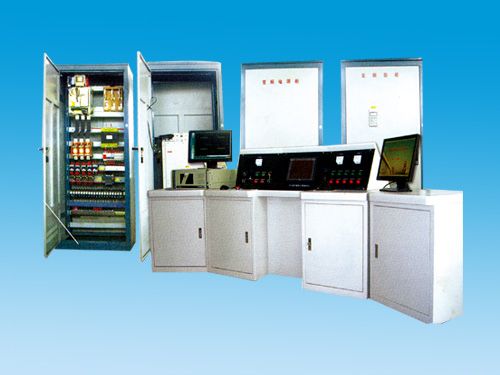

低壓變頻調速系統

系統介紹：

      本系統以瑞典ABB AC800系列變頻器為主控設備，新開發的專用于提升設備的變頻控制系統。該系統具有恒轉矩、低速啟動100％轉矩、加速平穩可靠在整個循環中能有效限制或消除提升鋼絲繩的彈性振動，保證到位停車準確度，誤差不超過+-3cm。主回路為6脈動控制方式，能夠在四象限按照預定的速度圖和提升要求運行，完成提升機的加速、等速、減速運行的自動調節，具有過流、過壓、欠壓、過速等保護功能。并具有抑 制沖擊電壓、節能降噪、操作簡單、維護方便優點。對于不同的提升機具有通用性，能連接不同的液壓站?？梢詮V泛的應用于會屬礦和非會屬礦的斜井巷道或峰井的提升，下放物料以及運送人員。

系統控制范圍：

變頻調速裝置，主回路為6脈動；

(1)配置提升機專用軟件，改善控制特性；

(2)全數字速度與電流雙閉環控制；

(3)實現提升機四象限運行；

(4)可調斜率的加減速度給定值設定；

(5)起動防沖擊控制、提升鋼絲繩防振動功能(“s”型速度曲線給定，加速度變化率da／dt=0.4m／s3)，可調斜率個的加減速給定值的設定；

(6)預置起動力矩并與制動油壓曲線可靠閉鎖，防止起動時容器倒轉；

(7)具有過流、過壓、欠壓、過速、堵轉、絕緣檢測等幾十種保護功能。

系統控制方式：

    系統分為手動、自動兩種控制方式。手動方式下操作人員可以自己調整速度，自動方式下給定運行信號后絞車自動加速到額定速度然后自動減速停車。配有新式主令控制器具有動作可靠，操作方便優點。UPS具有斷電后持續給系統供電功能，系統能精 確的實現二級制動，雙PLc設計現場聯線快捷方便。

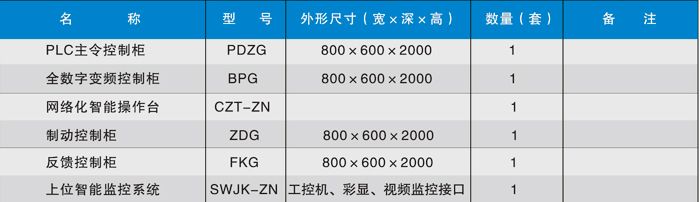

供貨范圍：
