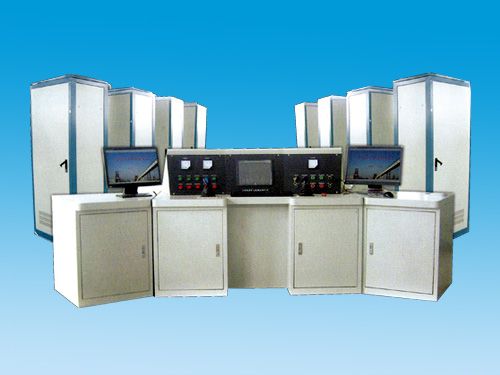

提升機電控系統

系統介紹：

    TDK-系列交流提升機電控系統由主控臺、電源柜(高壓、低壓)、換向柜(高壓、低壓、變頻、直流調速)、繼電器柜、動力制動柜可控硅調速柜、低頻電源柜組成。主要控制環節采用兩臺高可靠性進口工業計算機，完善地解決了安全回路雙線制問題。主要控制功能按冗余原則設計，電磁兼容性按GB／T17626(IEC801)進行設計和試驗，面板顯示用觸摸式彩色液晶顯示屏顯示各種靜態、動態提升參數和速度圖、力圖等各種工作曲線。配以我公司研制CL-1型可調閘動力制動模塊等技術成果，形成的產品具有邏輯電路可編程、安全回路雙線制、執行器件模塊化、參數顯示用彩屏、低頻電源全數字、報警直觀化、給定測速程序化、執行器件電子化八大特點。適用于礦山豎井、斜井等以繞線轉子交流電動機拖動的各種型號提升機。在多繩、多水平、雙機、斜井、多定位等復雜的運行場合，其優越的工作性能尤其突出。

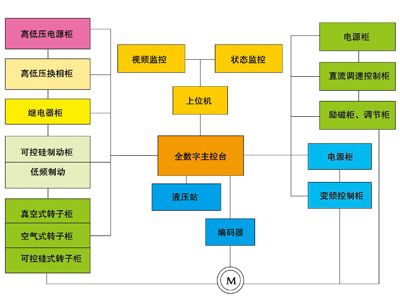

系統結構圖：
